Comment démonter les manivelles du pédalier ?

Comment démonter les manivelles d'un pédalierJe vous propose de voir comment comment procéder pour démonter les manivelles d'un boitier de pédalier à axe carré.

Suivant les manivelles installées sur votre vélo, il peut être nécessaire de vous procurer un outil : l'extracteur.
En effet, si les manivelles que vous devez déposer ne sont pas équipées de vis permettant l'extraction, sans extracteur point de salut.

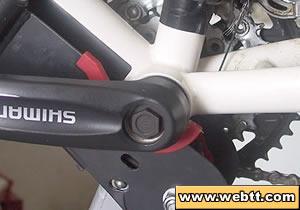

Mode de fixation des manivelles :

La manivelle est fixée au boitier de pédalier à l'aide d'une vis.
Il peut s'agir d'une vis à tête hexagonale comme sur la photo ci-dessous ou d'une vis à tête creuse nécessitant l'utilisation d'une clef Allen.
La vis hexagonale se rencontre de moins en moins.

1

Dévisser la vis de fixation :

Notre extracteur possède une douille fine qui permet de réaliser cette opération.
En effet, une clef classique (clef à pipe) ne peut pas être utilisée car l'espace entre la tête de la vis et la manivelle est réduit.

La vis se retire classiquement en devissant dans le sens inverse des aiguilles d'une montre.
Si votre pédalier est équipé d'une vis BTR, l'opération est la même, sauf qu'il faut utiliser une clef Allen pour la démonter

10

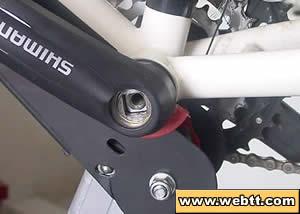

Une fois a vis enlevée, la manivelle est encore fortement bloquée sur son axe. Elle ne pourra pas être enlevée à la main, il faudra donc utiliser un extracteur.

2

Outil pour extraire les manivelles :

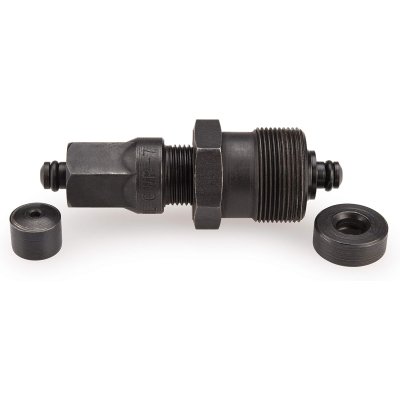

L'extracteur est constitué de deux éléments. Le premier (le plus foncé sur la photo ci-contre) est la partie fixe qui se visse sur la manivelle.
L'autre partie est constituée d'une vis centrale qui viendra prendre appui sur le boîtier de pédalier.

3

Mise en place de l'extracteur :

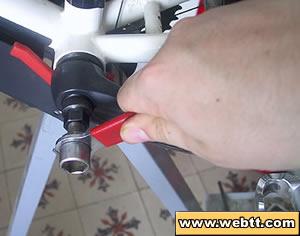

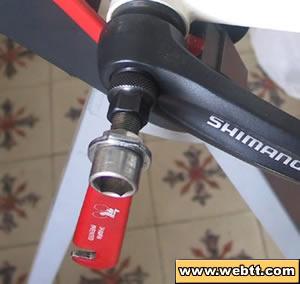

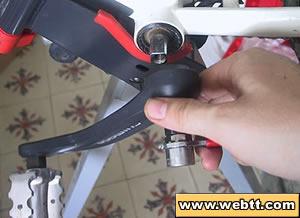

La partie fixe de l'extracteur se visse dans la manivelle.
Il faut veiller à bien le placer et à le serrer suffisamment.

Attention : les manivelles de pédalier étant généralement en alu, si l'extracteur est mal fixé, le filetage de la manivelle risque de s'arracher.
La vis centrale de l'extracteur doit être devissée pour pouvoir installer correctement l'extracteur sur la manivelle.

  4

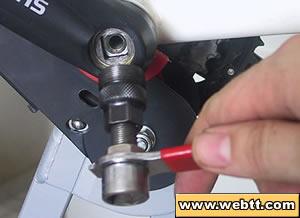

Utilisation de l'extracteur de manivelle :

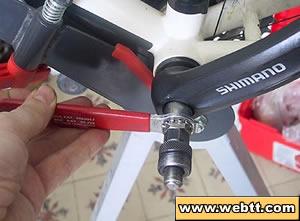

Il faut maintenant serrer la vis centrale de l'extracteur.
Au fur et à mesure, la manivelle va être chassée de son axe. La résistance peut être importante.

5

Photo de la manivelle déposée :

Voila, la manivelle est déposée.
Il faut maintenant dévisser l'extracteur de la manivelle.

6

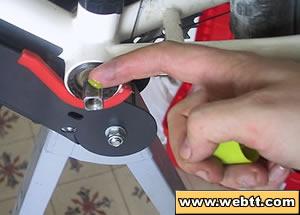

Remonter la manivelle du pédalier :

Graissez légèrement l'extrémité de l'axe du boîtier de pédalier., cela permet d'éviter les bruits de craquement qui peuvent apparaitre lors du pédalage.

7

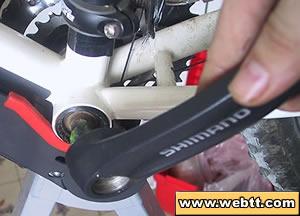

Mise en place de la manivelle sur l'axe du pédalier :

Il suffit de repositionner la manivelle sur l'axe du boîtier de pédalier.
Bien sur il faut positionner les deux manivelles correctement l'une par rapport à l'autre, sinon vous risquez d'avoir des surprises.

8

FIxer la manivelle sur l'axe du pédalier :

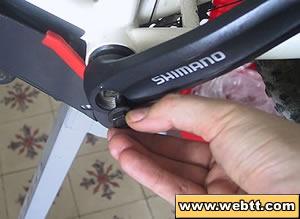

Une fois la manivelle en place, revissez le boulon de fixation.
Commencez le serrage à la main, de façon à bien positionner le boulon et de ne pas abîmer les filetages.

9

Serrez modérément.10

Votre manivelle est en place.
Vérifiez à nouveau le serrage de la manivelle après quelques kilomètres.

Attention : si vous roulez avec une manivelle à axe carré desserrée, l'emmanchement risque de s'arrondir, et la manivelle sera bonne à jeter.
